背面

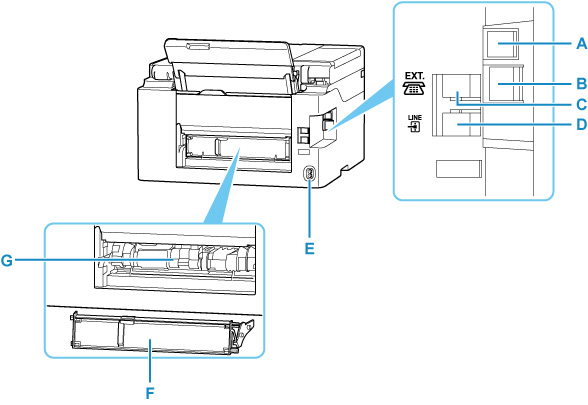

本体背面のイラスト
A:USBケーブル接続部
USBケーブルでパソコンと接続するためのコネクタです。
B:LANケーブル接続部
LANケーブルでネットワーク接続するためのコネクタです。
C:外付け機器接続部
電話機や留守番電話機を接続するためのコネクタです。
D:電話回線接続部
電話回線を接続するためのコネクタです。
E:電源コード接続部
付属の電源コードを接続するためのコネクタです。
F:搬送ユニットカバー
紙づまりのときに取り外します。
G:搬送ユニット
紙づまりのときに取り外し、つまった用紙を取り除きます。
本体背面のイラスト
H:背面水平トレイ
A4、B5、レターサイズの板紙をセットします。
I:用紙サポート
背面水平トレイに用紙をセットするときに手前に引き出します。
J:用紙ガイド
用紙の両端に合わせます。

重要

  • 金属部分に触れないでください。

  • パソコンにプリンターを接続して印刷または画像をスキャンしているときに、USBケーブルやLANケーブルを抜き差ししないでください。故障の原因になります。
